智能手机安检门 MD-800

本套设备系统适用于保密局、监狱、看守所、公共资源交易中心、军队、军工企业、公安、考试中心、政府单位、戒毒所。

在线咨询

分享到:

产品详情

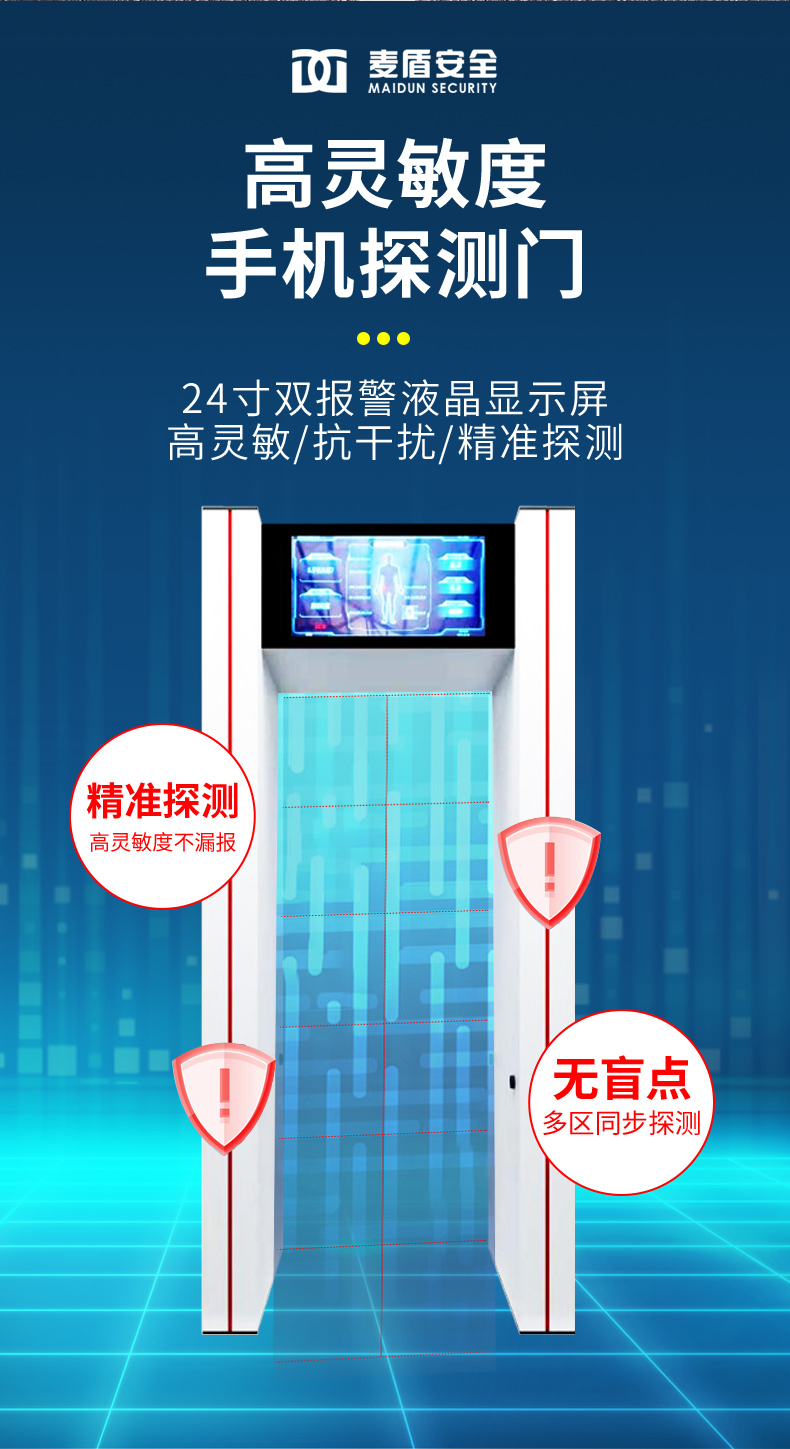

智能手机安检门 MD-800













产品特点

1、本设备的手机与违禁品检测技术利用电磁感应原理及涡流效应,并采用数字信号处理技术。

2、信号采样处理模块(采集卡)采用“浮点运算微处理器+FPGA 现场可编程门阵列”结构,微处理器主频>100MHz,Flash>256KB;FPGA 现场可编程门阵列配合采样芯片进行双通道信号采样,采样速率>20MHz。配合对应的嵌入式软件实现采样处理功能。信号采样处理模块(采集卡)采用“浮点运算微处理器+FPGA 现场可编程门阵列”结构,微处理器主频>100MHz,Flash>256KB;FPGA 现场可编程门阵列配合采样芯片进行双通道信号采样,采样速率>20MHz。配合对应的嵌入式软件实现采样处理功能。

3、通过式探测门,探测单元与模拟板卡组成信号整理滤波单元,实现对特定的微弱模拟信号的采集及选频放大。

4、具有抗干扰能力,可适应大金属干扰的安装场地。例如:通讯设备探测器可以并排安装使用,间距约50cm。

5、探测门至少具备电子产品探测模式、电子产品+违禁品探测模式,方便使用人员根据使用要求灵活进行2种模式的切换。

6、探测门需排除机械手表的干扰,随身携带机械手表通过时,探测门不报警;

7、电子产品探测模式:探测门安装在甲方指定通道位置,可实现排除被检测人员身上的机械手表、皮带扣、钥匙串等随身携带的日常金属物品,并告知被检测人员是否携带手机等电子产品,进行声光报警,告知藏匿位置;探测门对探测到的手机屏幕无大小要求,屏幕小于4寸的手机也可以探测到。

8、电子产品+违禁品探测模式:可实现排除被检测人员身上的机械手表、皮带扣、钥匙串等随身携带的日常金属物品,该模式除了检测手机外,还能检测到大多数违禁品(管制枪支、管制刀具、弹簧刀、砍刀、马口铁罐类、铝罐类、铁管铝管类等易填充了钢砂钢钉的金属管体罐体、腰带炸弹、背心炸弹等)进行声光报警,并提示报警物品种类,告知藏匿位置;

9、在违禁品检测报警功能模式下,当被检人员携带了用铜箔包裹的违禁品,以及非金属外壳包装的钢砂钢钉违禁品时,探测门应能报警。

10、探测门应能够显示报警物品种类信息和材质信息,显示被测违禁品的种类应不少于4类。例如,当携带了手机时,应告知被测违禁品种类为手机;当携带了刀枪时,应告知被测违禁品种类为刀枪;当携带了铝管时,应告知被测违禁品种类为铝管;当携带了马口铁罐时,应告知被测违禁品种类为马口铁罐。

11、模式三:全金属探测模式,该模式携带超量的金属物品就会报警。

12、配备不小于10寸液晶触摸屏,可显示通过人数、报警人数、报警物品区位显示等信息,并且可以通过液晶触摸屏调试设备的参数等功能。

13、要求探测设备对拆掉听筒和话筒的手机依然可以报警。

14、要求探测系统控制模块可排除磁铁及磁性皮带扣干扰,即可测得藏匿皮带扣下的手机。

15、对人体头顶区域不存在盲区,将手机平端藏匿于头顶帽子内依然可以报警。

16、手机隐藏在大腿内侧通过门体依然可以报警。

17、门体液晶触摸屏不需要受外置电脑控制。当机箱安装的外置电脑出现故障时,探测门及其液晶触摸屏能够独立工作,用户依然能通过液晶屏调节参数。

18、设备能在门头显示屏上直观通过虚拟人像显示报警物品的藏匿位置;该系统应能实现远程电脑连接,实现门体及远程值班室电脑双屏报警监控模式(根据用户实际情况安排)。

19、可对携带手机通过的人员实时报警,探测报警时间约1秒,通过效率达每分钟三十人以上。

20、电磁辐射符合国家安全标准。

21、可根据用户需求加装报警拍照系统,发现被检测人员携带违禁电子设备,自动启动拍照,时时显示抓拍图像并在后台记录日志审计。

22、探测系统控制模块应预留外设接口,可实现被检人员携带手机报警直接与闸机联动,一旦发现人员携带手机摆闸会处于关闭状态,被检测人员无法通过;反之没有携带手机,被检测人员可通过。

23、系统可根据用户需求增配智能传送带,可将对讲机等日常物品放在传送带上,传送带可1-3秒传过去,不放东西传送带自动停止运转。

24、外接电源:220V;频率:50/60HZ;
25、外形尺寸: 2230 mm (高)×850 mm (宽)×800 mm (深)
26、通道尺寸:1980 mm (高)×700 mm (宽)×800 mm (深)

27、重量:约120公斤。



产品性能参数:

电源:187V~242V,47.5HZ~52.5HZ;

工作环境:-20℃±3℃~60℃±2℃,RH93%;

探测通道尺寸:高度≥1980mm,宽度≥710mm,进深≤910mm;

报警模式:声光报警并有文字和图像提示物品的藏匿位置;

显示效果:在6000Lx的明亮环境和25Lx的昏暗环境,距离3m时,清晰可见;

报警音量:可从静音到最大声强分档调节;

报警声音强度:距门0.8m处,最大声强可达93.8dB;

探测通过速度及报警率:通行速度为0.2米/秒~2.0米/秒时,可正确响应并报警,探测率≥95%;

探测灵敏度:可调节;

防护等级:IP54;

工作时间:≥48小时,待机不误报警。

2、探测模式:可在电子产品探测模式、违禁品探测模式、电子产品和违禁品探测模式、全金属探测模式间进行切换。

3、电子产品探测模式:人员以标准姿势通过有效探测区域,正常着装上的手表、金属纽扣、腰带、长21cm直径7cm的不锈钢保温杯、折叠后32cm长的折叠伞等日常金属通过时不报警,当携带或夹带手机、iPad等电子产品以1m/s的速度通过探测门时,声光报警并有文字和图像提示物品的藏匿位置。并且,当手机和刀具或金属罐体捆绑后一起通过安检门时,系统可对手机报警。

4.违禁品探测模式:人员以标准姿势通过有效探测区域,正常着装上的手表、金属纽扣、腰带、长21cm直径7cm的不锈钢保温杯、折叠后32cm长的折叠伞等日常金属及电子产品通过时不报警,当携带或夹带刀具、金属罐体等违禁品以1m/s的速度通过探测门时,声光报警并有文字和图像提示物品的藏匿位置。并且,当刀具和手机捆绑后一起通过安检门时,系统可对刀具违禁品报警。

例如:16cm*12cm的L型铁、全长15cm的美工刀、折叠后12cm*2.5cm的折叠刀、16cm*9cm的不锈钢菜刀、11cm*1.5cm的不锈钢水果刀、20cm*3.5cm的不锈钢水果刀、450ml马口铁罐体、330ml铝制易拉罐、长20 cm直径4.5cm壁厚0.3cm的空心铝管、口径0.6cm的子弹壳、非金属外壳包裹的250克钢珠钢钉混合物。

5.电子产品和违禁品探测模式:人员以标准姿势通过有效探测区域,正常着装上的手表、金属纽扣、腰带、长21cm直径7cm的不锈钢保温杯、折叠后32cm长的折叠伞等日常金属通过时不报警,当携带或夹带电子产品、刀具、金属罐体等违禁品以1m/s的速度通过探测门时,声光报警并有文字和图像提示物品的藏匿位置。

6.全金属探测模式:当人员随身携带超过限量的金属通过安检门时,可声光报警。

7.设备联动功能:系统报警时,安检门可至少输出一路控制信号给闸机、门禁等外围设备,实现联动控制;(选配)

8.调节探测灵敏度功能:从低到高方便地调节灵敏度,灵敏度调节≥200个级别,总区及分区灵敏度均可调;

9.故障保护功能:当内置工控机因故障中断时,安检门本地违禁品探测功能仍正常;

10.参数自动存储功能:具有对所设定的参数进行存储功能,断电后再次上电启动时不改变;

11.磁感应强度:在探测区左右边界各向内150mm的区域中,任意一点的磁感应强度小于等于10μT;

12. 抗相互干扰功能:以0.1m 外沿间距并排安置多台安检门时,各安检门均能正常工作;
